Modélisation 3D avec Altizure.

altizure contrôle drone et modélisation 3D

Altizure une application mobile de contrôle de drone DJI, pour des projets de photogrammétrie et objets 3D.

L’application Altizure permet de contrôler les drones DJI* pour capturer des photographies verticales et obliques. Il transforme les photos de drones en véritables modèles 3D et orthophotos de photogrammétrie.

altizure4
interface Altizure
altizure5

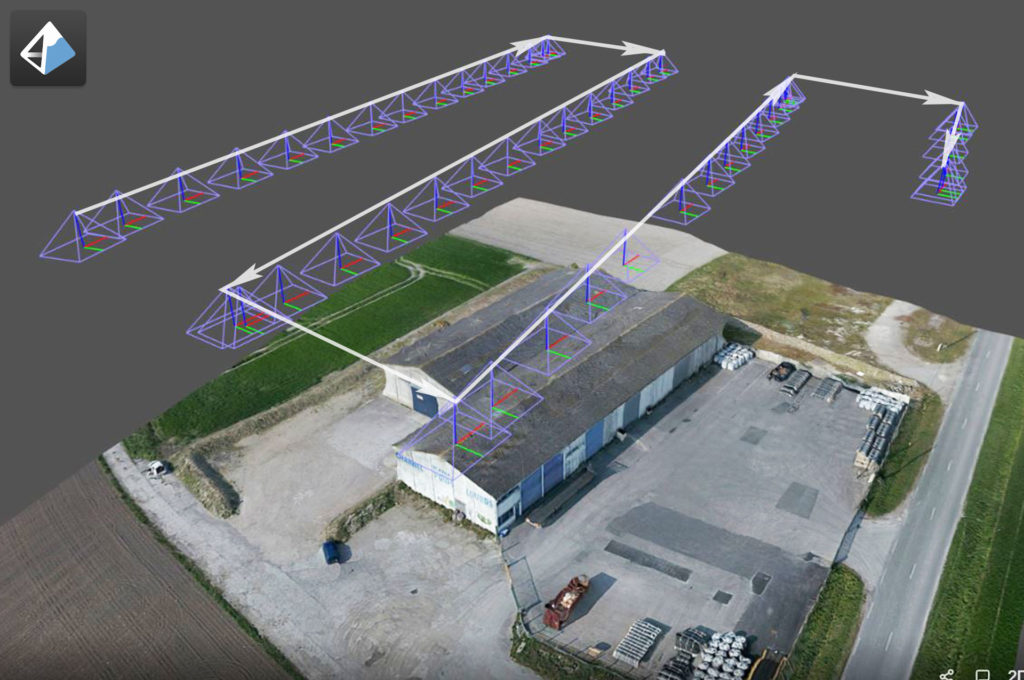

Plan de vol Altizure

Vol et acquisition des photos

Par habitude personnelle, j’ai utilisé l’application GS pro pour la phase d’acquisition des photos. Je ferai un test d’acquisition avec Altizure pour un autre projet.
Le vol est préprogrammé et suis un schéma pré-établi.

altizure3

Mon essai de modélisation 3D avec Altizure.

1. Premier traitement avec photoshop.

Les photos prises sont grandes et donc lourdes pour un logiciel de rendu 3D. J’ai donc passé le dossier avec les photos dans Photoshop.  J’ai créé un Script pour la taille des photos, le réglage luminosité/contraste et l’enregistrement. Enfin pour automatiser le traitement des 50 photos réalisées lors du vol, j’utilise la fonction traitement par lot.

2. Laissez faire Altizure pour la suite.

Uploader les photos retouchées précédemment puis laisser travailler.

Le traitement des images peut être assez long d’ou l’intérêt de passer par la moulinette Photoshop.

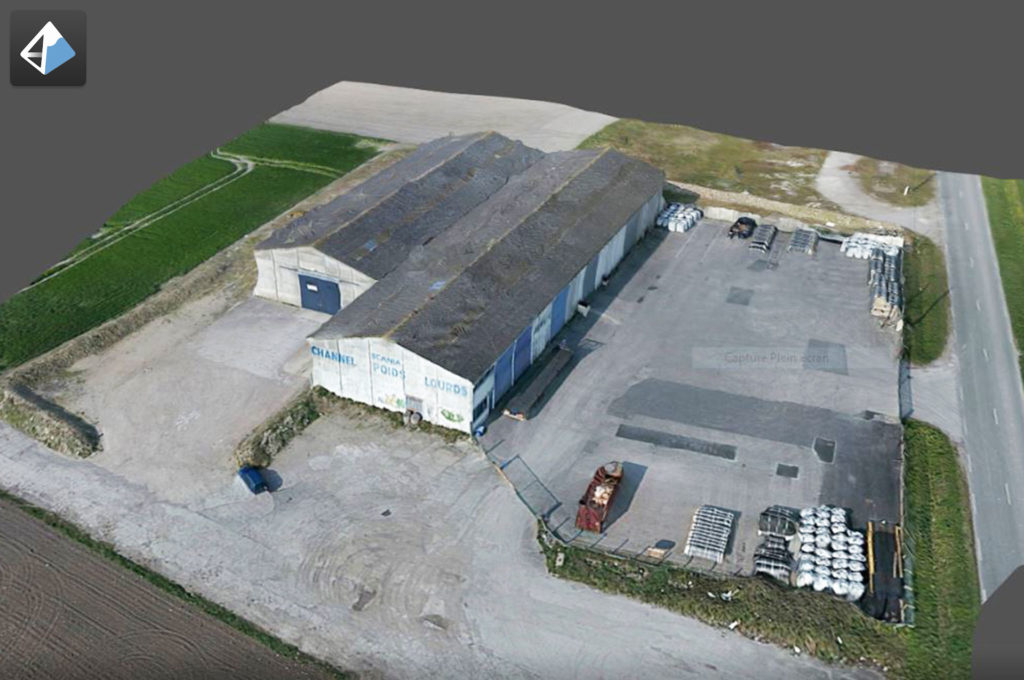

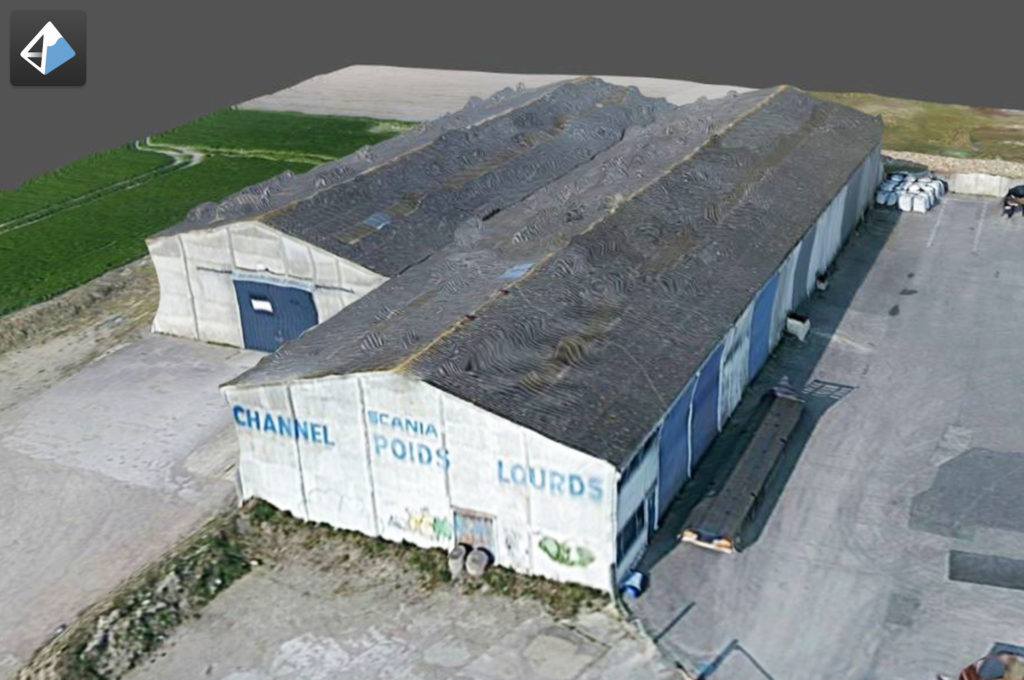

Résultat

altizure contrôle drone et modélisation 3D
altizure2

Conclusions

Le résultat est correct pour une première visualisation et se donner un aperçu.
On peut constater des défauts qui peuvent être améliorés, en augmentant le nombre de photos ou en modifiant l’angle des prises de vues.
